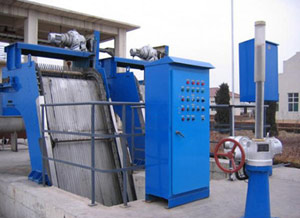

回轉式固液分離機
產品用途：
回轉式固液分離機（也稱回轉式格柵除污機），機械格柵機是一種先進的水處理固液分離設備，主要用于城鎮污水處理廠、住宅小區污水預處理裝置、市政雨污水泵站、自來水廠和電廠冷卻水等進水口處，該設備也廣泛用于紡織、印染、食品、水產、造紙、釀酒、屠宰、制革等各個行業的水處理工程，是水處理行業中理想的隔夜分離設備。
結構及工作原理：
該設備采用回轉式，由一種特殊形狀的犁形耙齒按一定的裝配順序的數量排列在橫軸上，組成耙齒鏈，根據過水流量，裝配成不同的間隙，安裝在泵站或水處理系統的入口處，當驅動裝置帶動耙齒鏈自下向上運動時，水中的雜物被耙齒鏈撈起，液體則在柵隙中流過，設備轉動到上部頂點后，耙齒鏈改變運行方向，由上向下運動，物料依靠自重從耙齒上自行脫落，當耙齒從反面轉到設備底部時，又開始另一循環往復的連續運行，從而不斷的從水中清撈雜物，達到固液分離的目的。
型號說明：
主要技術參數和安裝尺寸表：
型號參數CF-500CF-600CF-700CF-800CF-900CF-1000CF-1100CF-1200CF-1300CF-1400CF-1500設備寬度B(mm)500600700800900100011001200130014001500渠道寬度B1(mm)B+100有效柵寬B2(mm)B-157基礎螺栓間距B3(mm)B+200設備總寬B4(mm)B+350耙齒間隙b(mm)t=1001≤b≤10t=15010＜b≤50安裝角度α(°)60 ～85渠道深度H(mm)800 ～12000卸料口至平臺高度H1(mm)600 ～1200設備總高H2(mm)H+H1+1500后箱架高H3(mm)t=100≈1000t=150≈1100耙齒運行速度V(m/min)≈2.1電機功率N(kw)0.55 ～1.10.75 ～1.51.1 ～2.21.5 ～3.0水頭損失（mm）≤20(無堵塞時)土建載荷P1(KN)2025P2(KN)810△P(KN)1.52.0
注：P以H=5.0計，H每增加1m，則P總=P1(P2)+ △P；t為耙齒鏈節距。
主要特點：
1、驅動裝置采用擺線針輪或斜齒輪式減速電機直接驅動，噪聲低、結構緊湊、運行平穩等特點；
2、機架為整體框架結構，剛性強，安裝簡便、日常維修工作量少；
3、耙齒規格兩種，粗格柵耙齒節距t=150mm耙齒節距，細格柵耙齒節距t=100mm；
4、設備操作簡便，可直接就地/遠程控制設備的運行；
5、為防止意外過載，設有機械剪切銷和過電流雙重保護，使設備運行安全可靠；
6、當設備寬≥1500mm時，為保證設備的整體強度，將采用并聯機的形式。
